Судостроение

Потенциальные проекты

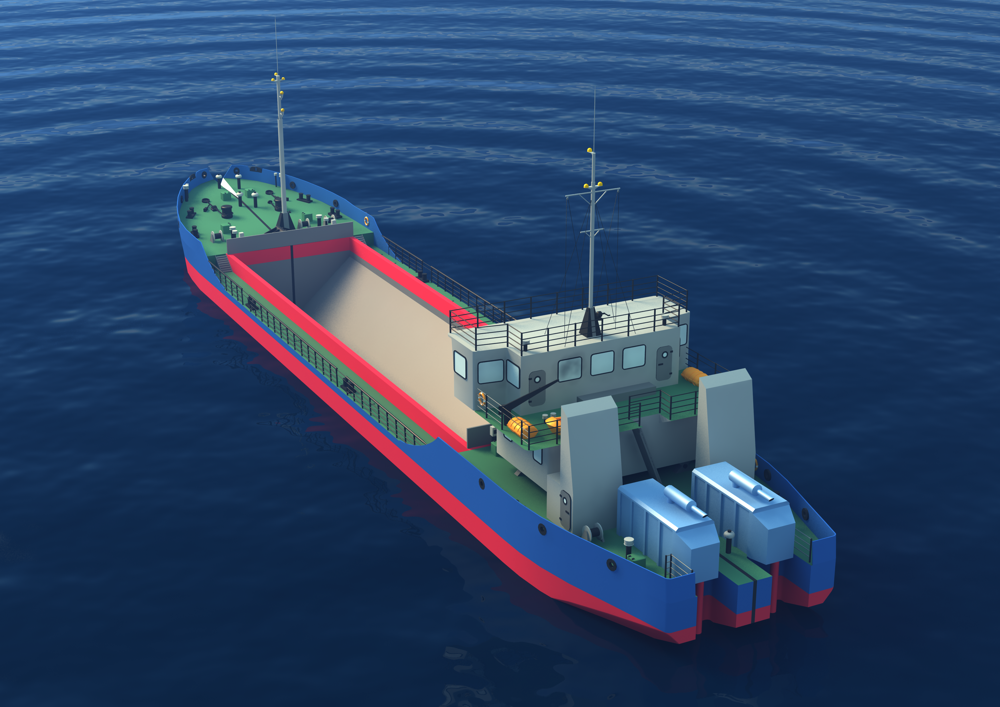

Баржи сухогрузные и наливные до 110 метров длиной и весом до 1500 тонн
Длина максимальная, м 89.70
Ширина габаритная, м 16.90
Ширина расчетная, м 16.50
Высота борта на миделе, м 5.50
L x B x H 95.20 x 16.90 x 5.50 = 8 849
Осадка максимальная, м 4.0
Осадка по КВЛ, м 3.60
Интенсивность распределенной нагрузки на второе дно, т/м² 7.0
Количество грузовых трюмов 4
Объем грузовых трюмов, м³ 7463
Класс Российского Морского Регистра Судоходства K R3-RSN

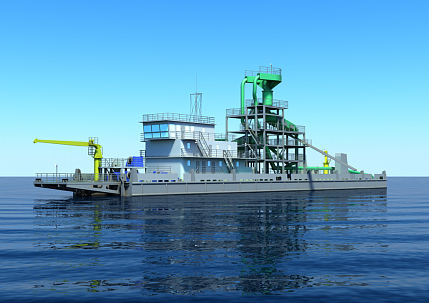

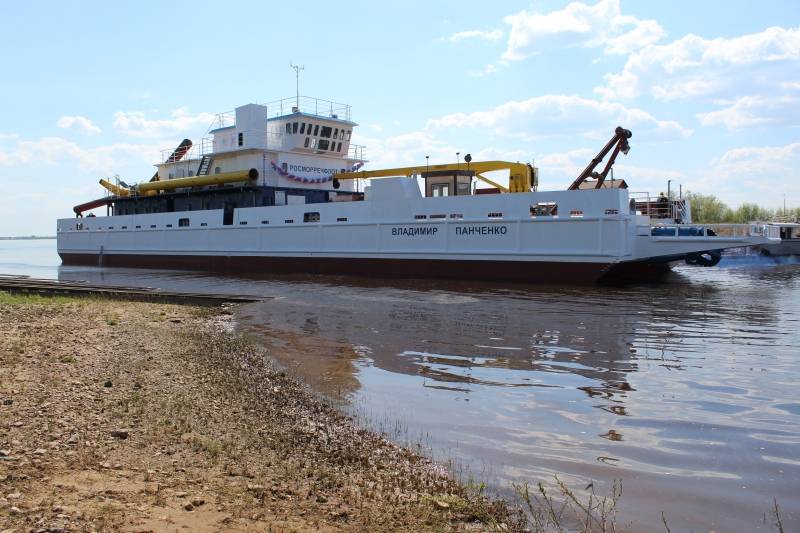

Земснаряды
Длина габаритная, м 53
Ширина габаритная, м 12.4
Высота борта, м 2.97
Экипаж, чел 12
Производительность 900
Скорость хода, км/ч 7
Класс РРР "О 2.0 А"
Длина габаритная, м 78.56
Ширина габаритная, м 10.22
Высота борта, м 3.0
Экипаж, чел 8
Производительность 800 - 1000
Автономность плавания, сут 15
Класс РРР "О 2.0"

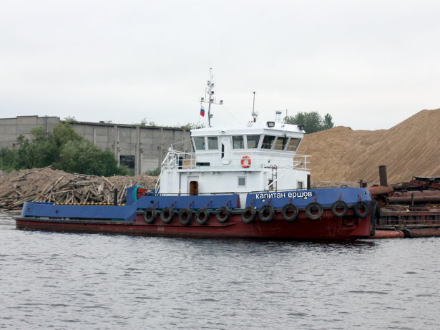

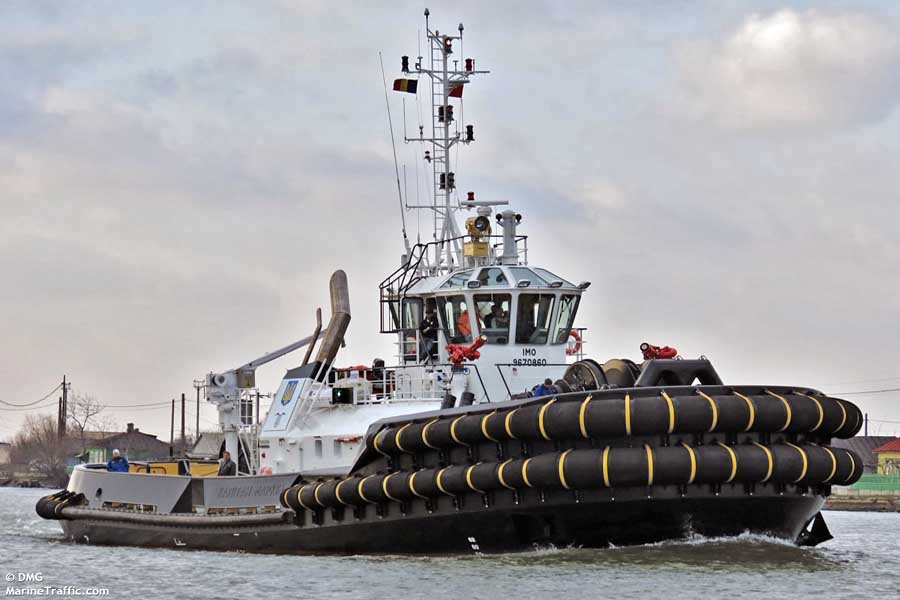

Буксиры, толкачи
Длина габаритная, м 36.60
Ширина габаритная, м 13.60
Высорта борта, м 3.50
Экипаж, чел 8
Пассажировместимость 18
Скорость хода, уз 11
Автономность плавания, сут 10
Класс РМРС "KM Ice3 R2-RSN AUT1 Tug"
Длина габаритная, м 29.43
Ширина габаритная, м 10.20
Высота борта, м 4.0
Экипаж, чел 7
Мощность главных двигателей, кВт 2 х 500
Валовая вместимость, рег.т 341
Автономность плавания, сут 15
Класс РРР "М-ПР 3.0 (ЛЕД 20) А"

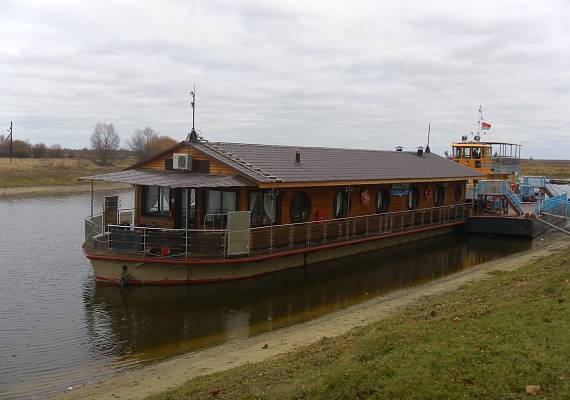

Стоечные суда
Длина габаритная, м 53.82
Ширина габаритная, м 12.40
Высота борта, м 2.8
Осадка, м 1.3
Экипаж 8
Пассажировместимость 50
Класс РРР "Р 1.2"
Длина габаритная, м 61.06
Ширина габаритная, м 14.24
Высота борта, м 2.5
Осадка, м 0.82
Экипаж 3
Пассажировместимость 50
Класс РРР "О 0.2"

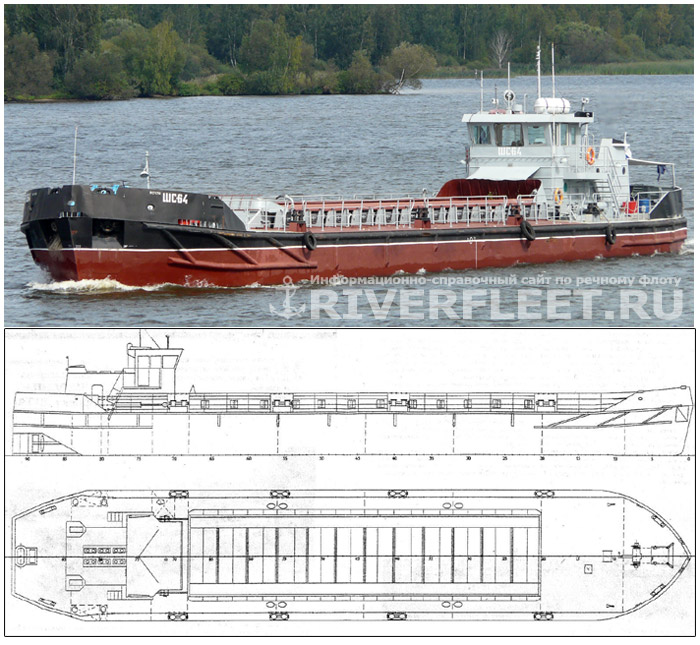

Шаланды
Длина габаритная, м 57.81
Ширина габаритная, м 10.22
Высота борта, м 3.20
Осадка, м 2.47
Экипаж 6
Вместимость грузового трюма, м³ 500
Скорость хода, км/ч 17
Класс РРР "М-ПР 2.5 (лед 20) А"
Длина габаритная, м 51.4
Ширина габаритная, м 8.2
Высота борта, м 2.4
Осадка, м 1.93
Экипаж 2
Вместимость грузового трюм, м³ 220
Скорость хода, км/ч 10.8
Класс РРР "О"

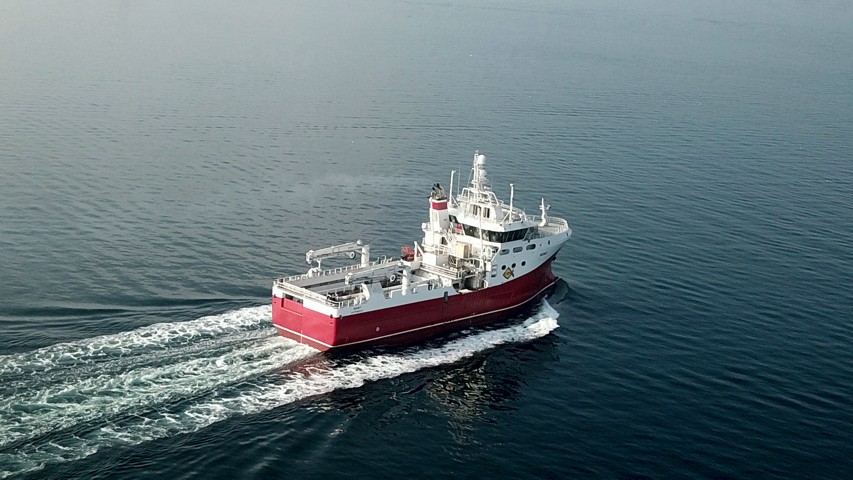

Краболовное судно - процессор
Длина максимальная (около), м 57.40
Ширина, м 15.00
Высота борта, м 9.25
L x B x H 61.90 x 15.00 x 9.25 = 8 589
Осадка, м 6.50
Автономность, сут. 50
Автономность, сут 50
Дальность плавания, миль 6000
Производительность крабоперерабатывающего комплекса, т/сут. Снежный краб (переработка / готовая замороженная продукция) 30 / 20
Производительность крабоперерабатывающего комплекса, т/сут. Камчатский краб (пеработка / готовая замороженая продукция) 60 / 40
Вместимость грузого морозильного трюма, м³ 1150
Кран для работы с крабовыми ловушками (грузоподъёмность x вылет стрелы) 1,5 т x 4,7 м
2 кормовых крана (грузоподъёмность x вылет стрелы) 3 т x 10 м
Носовой кран (грузоподъёмность x вылет стрелы) 1 т x 8 м
Мощность главных двигателей, кВт 1 х 2555
Винто-рулевой комплекс 1 ВРШ + руль с закрылком
Носовое подруливающее устройство, кВт 1 x 600
Кормовое подруливающее устройство, кВт 1 x 465
Вспомогательные дизель-генераторы, кВт 1 x 940 + 1 x 360
Вспомогательные генераторы, валогенератор, кВт 1700
Экипаж 38
Класс РМРС "КМ Ice3 AUT1 (REF) Fishing Vessel"
Вспомогательные генераторы, аварийный дизель-генератор, кВт 1 x 122

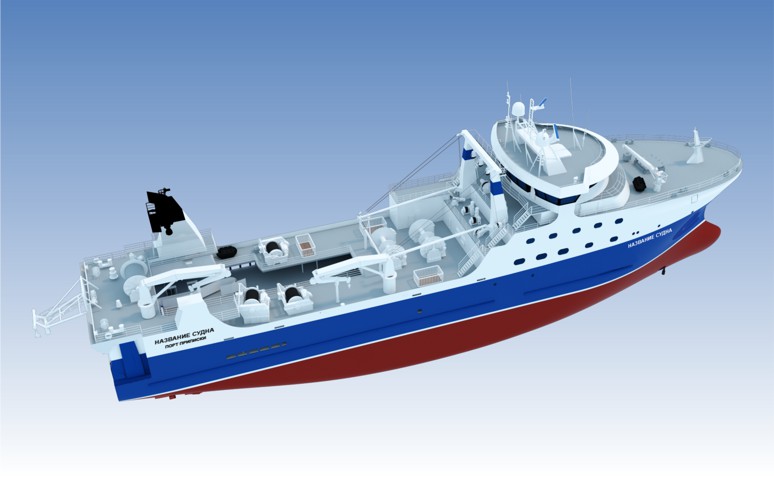

Кормовой морозильный траулер
Длина максимальная, м 89.10
Ширина, м 15.40
L x B x H 80.40 x 15.40 x 9.10 = 11 267
Осадка максимальная, м 8.90
Дедвейт (около), т 2050
Автономность, сут. 30
Вместимость грузовых морозильных трюмов, м³ 2050
Вместимость трюма рыбной муки и консервного трюма, м³ 260
Производительность морозильного оборудования по готовой продукции, т/сутки 105
Производительность рыбоперерабатывающей фабрики по производству филе, т/сутки 40
Производительность рыбомучной установки по готовой продукции (рыбная мука + рыбий жир), т/сутки 8
Мощность главных двигателей, кВт 1 х 4640
Носовое подруливающее устройство, кВт 1 x 600
Экипаж судна и персонал фабрики, чел. 46
Скорость, узлы 15
Класс РМРС "KM Ice 3 AUT1 (REF) Fishing vessel"

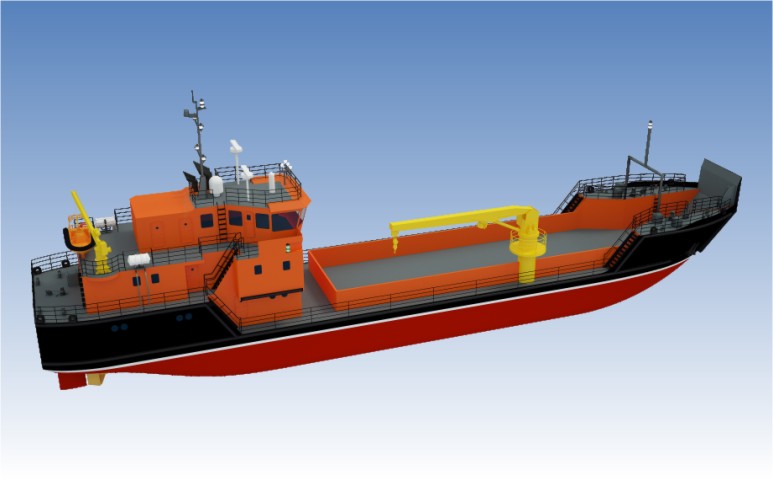

Морской теплоход-площадка с аппарельным устройством
Длина максимальная, м 56.50
Длина между перпендикулярами, м 46.00
Ширина наибольшая (с учетом привальных брусьев), м 9.02
Ширина, м 8.80
Высота борта, м 3.30
L x B x H 50.70 x 9.02 x 3.30 = 1 509
Осадка по ЛГВЛ (γ = 1.025 т/м³), м 2.50
Дедвейт при осадке по ЛГВЛ (γ = 1.025 т/м³), т 400
Дальность плавания по запасам топлива и масла (около), миль 4000
Автономность по запасам топлива и смазочного масла, пресной воды и провизии, суток 20
Площадь грузовой палубы, м² 179.0
Вместимость грузовых трюмов, м³ (вариант судна c трюмами) 185
Расчетные нагрузки на грузовую палубу (с трюмами) 10 тонн на ось автотехники или массу гусеничной техники 30 т
Расчетные нагрузки на грузовую палубу (без трюмов) 15 тонн на ось автотехники или массу гусеничной техники 60 т
Вместимость цистерн пресной воды, м³ 80
Вместимость цистерн собранной нефте-водяной эмульсии, м³ 262
Грузовые краны 1 х 10.0 т (вылет 6.0 м)
Максимальная длительная мощность ГД (не менее), кВт 2 x 447
Винто-рулевой комплекс 2 ВФШ Ø = 1600 мм 2 балансирных руля Беккера с закрылком
Вспомогательные ДГ + Аварийно-стояночный ДГ 2 х 140 кВт 1 х 100 кВт
Скорость полного / экономхода, уз 11 / 9
Экипаж / спецперсонал мест, чел. 6 / 12
Класс РМРС "КМ Ice3 R2 AUT3"
Разъездное судно
Длина максимальная, м 51.72
Длина по КВЛ, м 40.73
Ширина габаритная, м 7.015
Ширина по КВЛ, м 6.00
Высота борта до главной палубы, м 3.74
L x B x H 45.16 x 7.015 x 3.74 = 1 185
Фикспункт до верхней кромки несъемных частей при осадке Т = 1.93 м (не более), м 7.58
Осадка, м 1.93
Пассажировместимость, стандартный рейс, чел. 6
Пассажировместимость, рейс длительностью до 8 часов во внутренних водных бассейнах разрядов "Р" и "О", чел. 48
Автономность по запасам топлива, сут. 10
Автономность по запасам провизии, сут. 5
Дальность плавания, миль 1200
Мощность ГД, кВт 2 x 170
Вспомогательные дизель-генераторы, кВт 2 х 80
Экипаж, стандартный рейс, чел. 6
Экипаж, рейс длительностью до 8 часов во внутренних водных бассейнах разрядов "Р" и "О", чел 10
Скорость (при осадке T = 1.93 м при номинальной мощности ГД), узлы 10.8 ±0.5
Класс РРР "О 2.0 А"

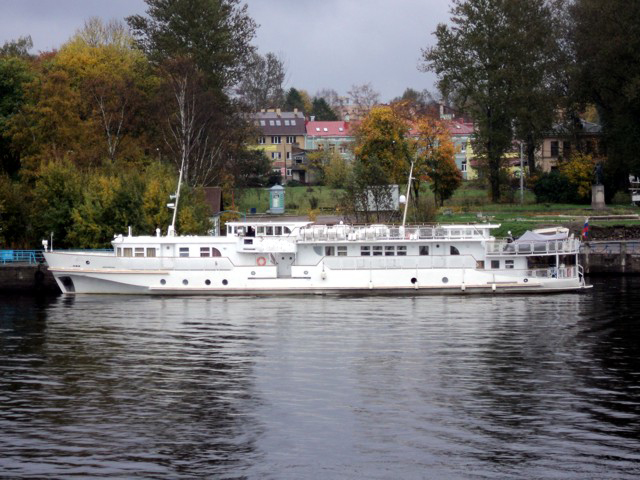

Разъездное судно прибрежного плавания
Длина максимальная, м 51.40
Длина по КВЛ, м 40.60
Ширина габаритная, м 7.02
Ширина по КВЛ, м 6.00
Высота борта до главной палубы, м 2.50
L x B x H 44.20 x 7.02 x 2.50 = 776
Фикспункт до верхней кромки несъемных частей при осадке Т = 1.85 м (не более), м 5.51
Осадка, м 1.85
Автономность, сут. 5
Дальность плавания, миль 1500
Пассажировместимость, чел. 10
Номинальная мощность ГД, кВт 2 x 215
Экипаж, чел. 6
Скорость хода при осадке T = 1.76 м при номинальной мощности ГД (не менее), узлы 12.0
Класс РРР "М-ПР 2.5 А"
Автомобильно - пассажирский паром
Длина максимальная, м 61.82
Длина по ЛГВЛ, м 63.31
Ширина габаритная (с учетом привальных брусьев), м 14.00
Ширина, м 13.80
Высота борта, м 4.00
L x B x H 69.61 х 13.8 х 4.0 = 3 898
Осадка по ЛГВЛ, м 2.70
Дедвейт при осадке по ЛГВЛ, т 930
Автономность, по запасам топлива, сут. 15
Автономность, по запасам провизии и пресной воды, сут. 5
Автономность, по сточным водам (в районах, где запрещен любой сброс), сут 3
Количество грузовых палуб 1
Грузовместимость судна по автомобильной технике: грузовые автомобили с полуприцепами длиной 12-13.5 м (автопоезд), шт 7
Грузовместимость судна по автомобильной технике: легковые автомобили (только), шт. 40
Количество грузовых аппарелей 2
Размер грузовых аппарелей L x B, м 5 х 4
Пассажировместимость, чел. 300
Пассажирских мест в креслах салона 120 + 134
Помещения для отдыха пассажиров Бар в составе пассажирских вестибюлей
Мощность главных двигателей, кВт 2 x 588
Винто-рулевой комплекс 2 х ВРK
Носовое подруливающее устройство, кВт 1 х 200
Вспомогательные дизель-генераторы, кВт 3 х 184
Вспомогательные генераторы, аварийный дизель-генератор, кВт 1 х 168
Спасательные моторные шлюпки 2 х 52 чел. + 1 дежурная
Эвакуационные системы с надувными спасательными плотами 2 х (101 + 51) чел.
Экипаж и обслуживающий персонал, чел. 12
Скорость полного хода (около), узлы 11.2
Класс РМРС "КМ Ice 2 R2 Ro-ro passenger ship"
Для земснарядов

Чкаловская судоверфь изготавливает все детали черпаковой цепи:

  • Пальцы
  • Втулки
  • Кольца
  • Чеки
  • Звенья
  • Механическая обработка черпаков
